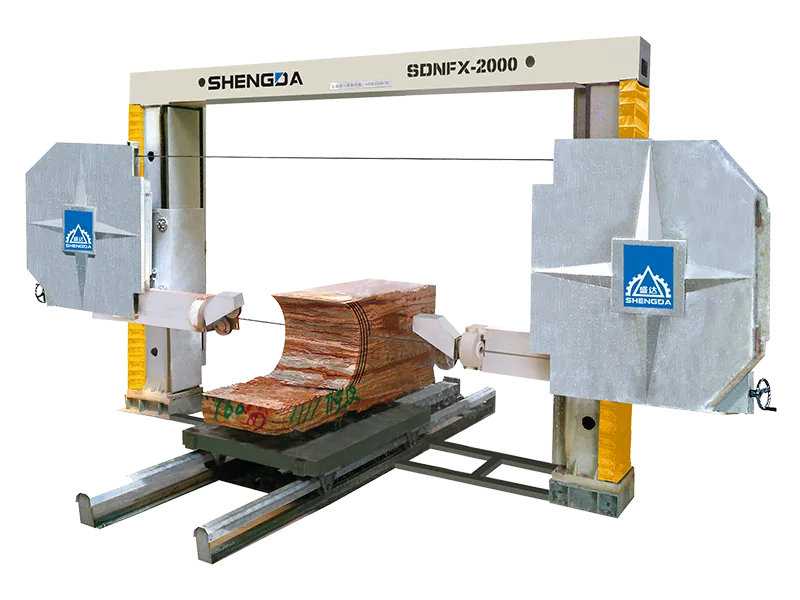

آلة قطع الأسلاك باستخدام الحاسب الآلي

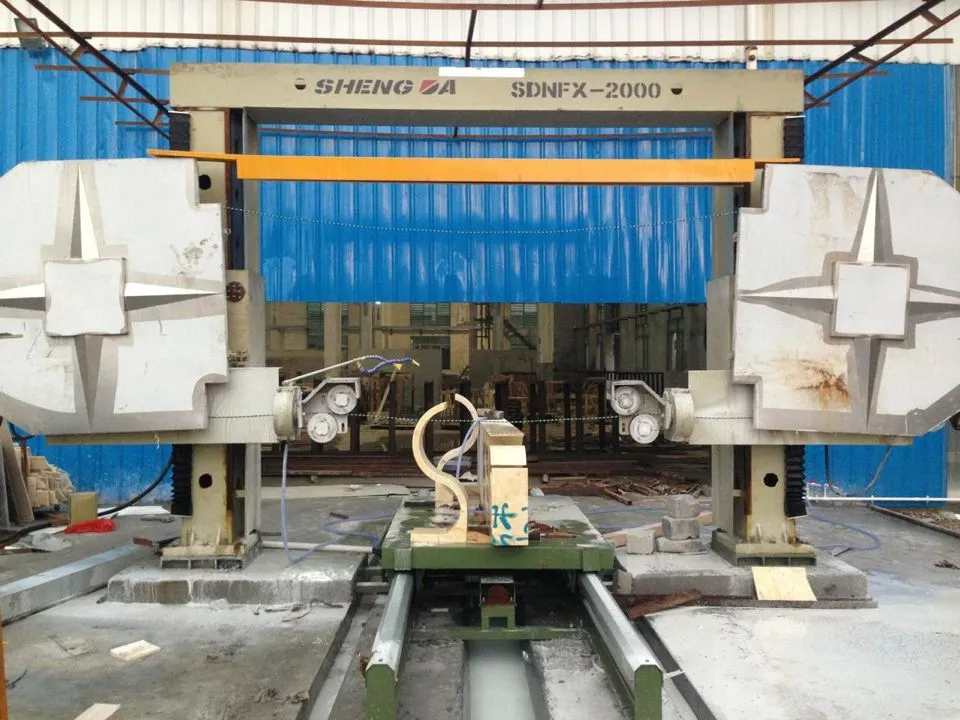

المنشار السلكي CNC:

1 ، أربع عجلات توجيه (القطر: 240 مم)

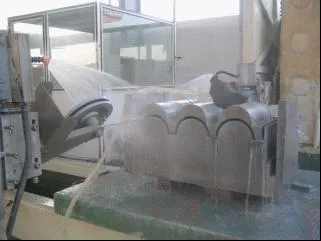

2 ، منطقة الشق بها نظام مياه تبريد خاص

3 ، لوحة التحكم: بما في ذلك نظام التحكم المؤازر والتحكم العددي باستخدام الحاسب الآلي

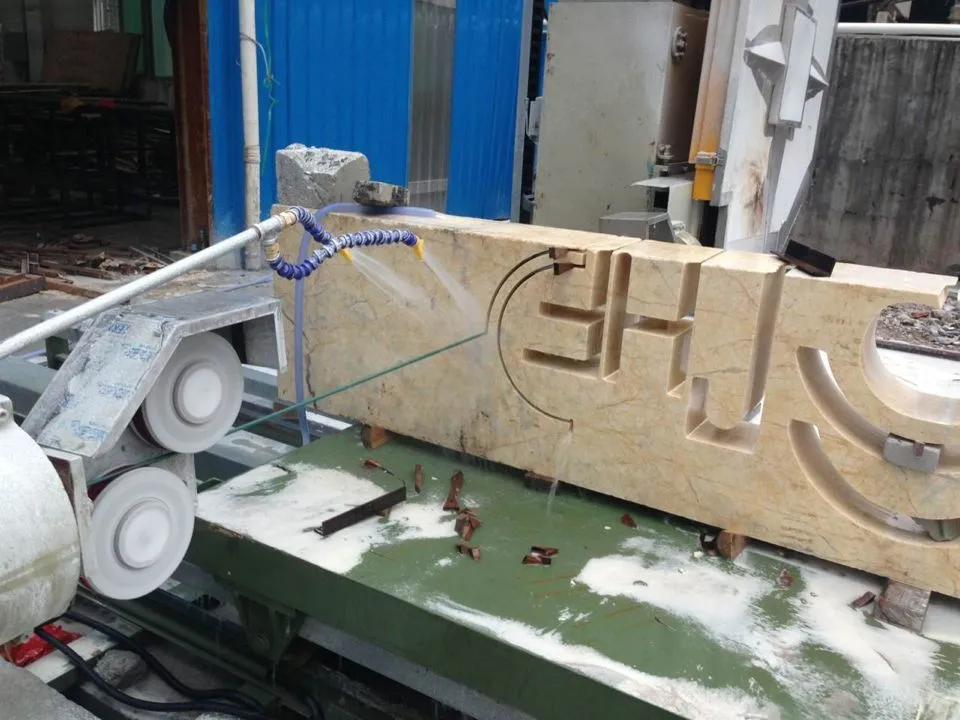

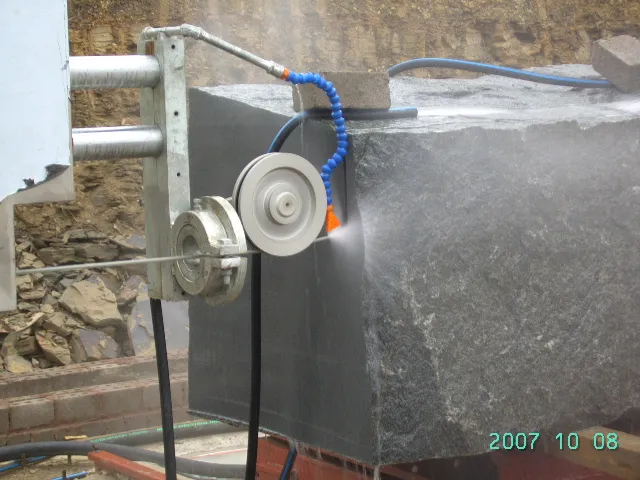

4 ، عجلة التوجيه الرقمي CNC والعربة ، الوصلة المتقلبة تضمن توجيه القطع الدقيق للحبل السلكي

&نبسب;&نبسب;&نبسب;في لوحة التحكم في الكمبيوتر الشخصي ، يمكن للمشغل عبر لوحة المفاتيح ، حمل البرنامج ومعلمة قطع التشريع. يمكن أن يحقق المعاصر الكثير من عمليات التلاعب المطبقة الأخرى ، على سبيل المثال: في عملية القطع ، أو الإسراع أو الحاجة إلى دقة عالية ، من خلال تفعيل شكل الخط ، تحقق سرعة القطع عن طريق التحكم في المحرك الكهربائي.&نبسب;

يعمل نظام التوتر المزدوج على كلا الجانبين على زيادة سرعة القطع والدقة.

يمكن أن تتجنب التروس ذات السرعة المتدرجة التي تعمل بسرعة الدوران إمكانية ضبط جدوى الماكينة والمعدات الآمنة ، والوصول إلى أفضل قدرة.

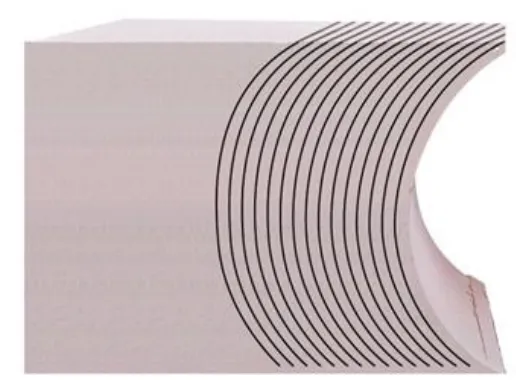

من خلال لوح التقطيع الأوتوماتيكي لنظام البرنامج ، سن رقم قطع الشفرة وسماكة اللوح.&نبسب;&نبسب;

يمكن أن يصل القطع إلى الأتمتة: هيكل عربة يتضمن أربعة دعائم خاصة ، وتجنب تحريك اللوح والاقتراب من حبل السلك.

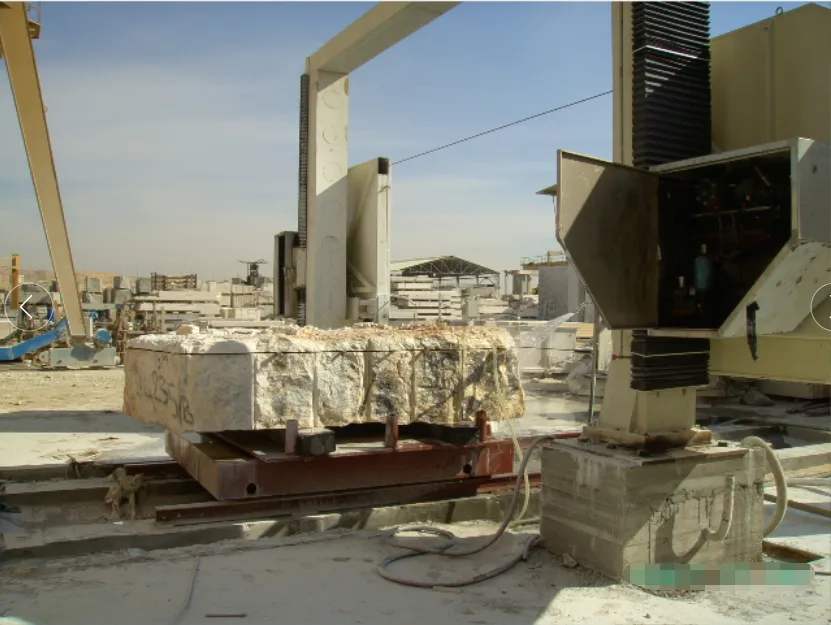

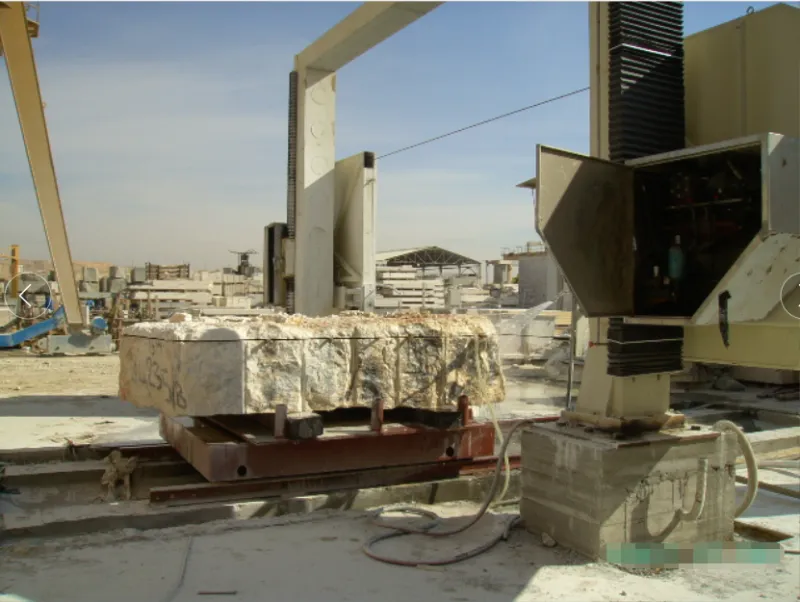

منشار سلك التحكم PLC:

الملامح الرئيسية للجهاز.

1.تم صنع الهيكل الهيكلي لمنشار الإطار السلكي الماسي في عمودين ومتصلين مع قطعة واحدة متقاطعة ، مصنوعة من الحديد الزهر القوي.

2. الآلة تعمل من خلال اثنين من حذافات الألومنيوم المصبوب. أحدهما يعمل بالطاقة والثاني في وضع الخمول ، وكلاهما مثبتان على عربتين حاملتين دولاب الموازنة تنزلقان على محور العمودين ، مما يؤدي إلى حركة عمودية.&نبسب;

3- يقوم المحرك الكهربائي بنقل الحركة إلى أحد الحذافات ، مثبتة على منزلقات ، مرتبة في وضع أفقي ، والتي من خلال مكبس ووحدة مضخة علبة التروس توفر الشد المطلوب لمنشار إطار السلك الماسي.&نبسب;

4- توفر أداة خاصة ومناسبة إمكانية التحقق باستمرار من التغذية السريعة للماكينة.&نبسب;

5 وحدة التغذية المنخفضة المصنوعة من خلال العاكس ، فهي تتحكم إما في سرعة القطع من 0 إلى 2000 مم / ساعة ، وكذلك الحركة السريعة للأسفل والأعلى للآلة.&نبسب;

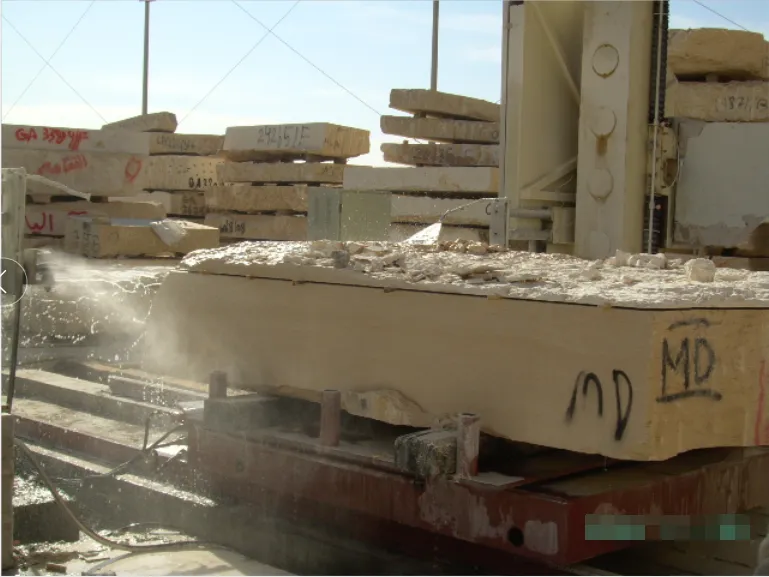

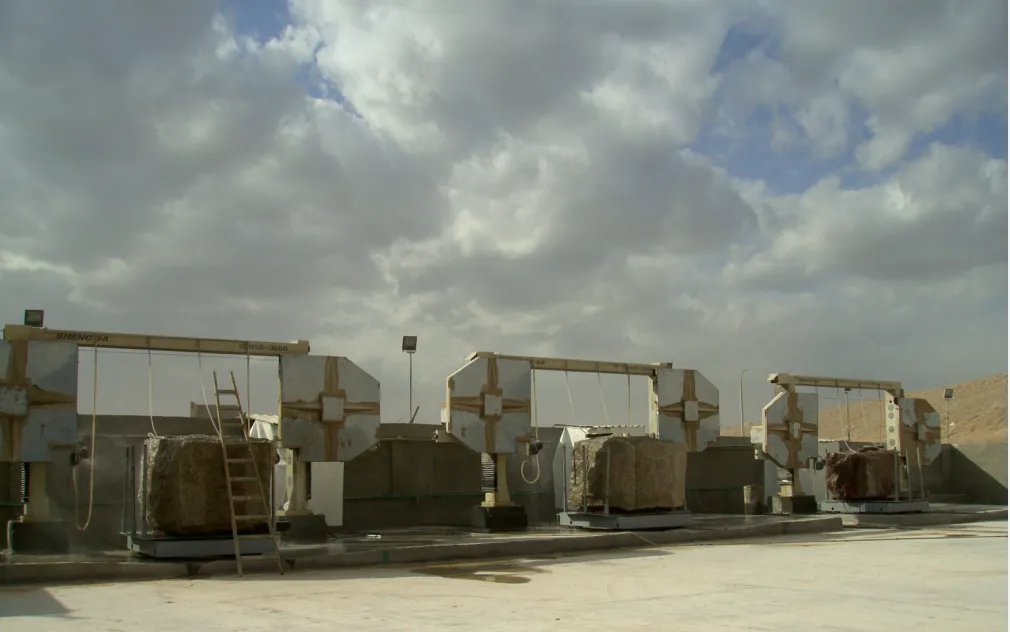

6- يتم تزويد منشار الإطار السلكي الماسي عادة بعربة آلية ذات مقعد ثابت للنشر بسمك مختلف أو ، عند الطلب ، بعربة دوارة بمحرك لتربيع الكتل التي لا شكل لها أو تلبيسها مباشرة في المحاجر أو في محطات النشر. يمكن أن يدور الجدول.

7 يمكن لآلة المنشار السلكي الأحادي أن تعمل على القطع الأفقي مع طاولة متحركة.
